Description

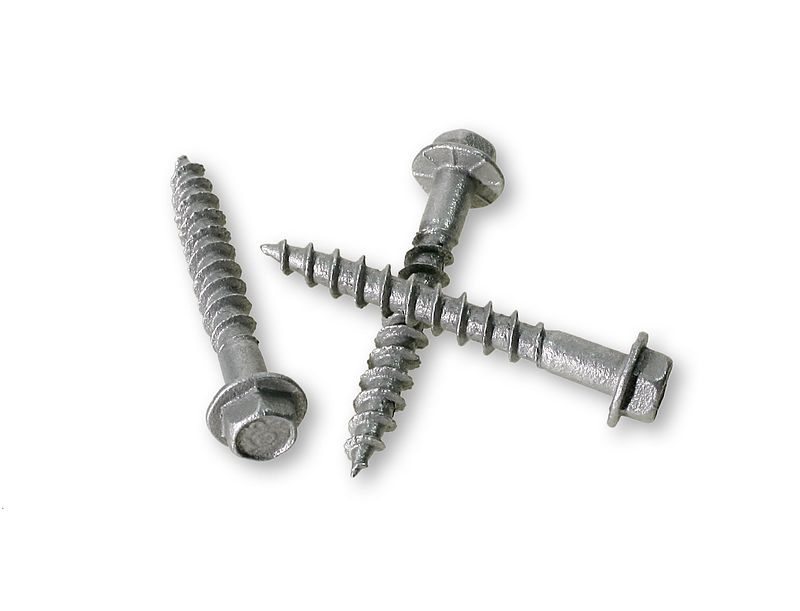

Vis de connecteur structurale courte conçue pour remplacer les clous dans les connecteurs Simpson Strong-Tie. Le fabricant présente le calibre n° 10 comme l'alternative aux clous 16d, et sa tige est adaptée aux trous des connecteurs. La galvanisation mécanique convient à l'intérieur et à la plupart des conditions extérieures.
Fournie en boîte de 100 vis avec un embout hexagonal de 1/4″. Poser perpendiculairement à la surface du bois et suivre le tableau d'espacement du fabricant ; utiliser une mèche de 3/32″ lorsque les notes du fabricant l'indiquent. Ne pas mélanger clous et vis SD dans un même assemblage.
Caractéristiques
- Remplace les clous dans certains connecteurs Simpson Strong-Tie
- Calibre n° 10 présenté par le fabricant comme alternative aux clous 16d
- Tête hexagonale avec rondelle intégrée, estampée de la marque et de la taille de la vis
- Revêtement galvanisé mécaniquement
- Embout hexagonal de 1/4″ inclus
Spécifications
| Caractéristique | Valeur |
|---|---|
| Marque | Simpson Strong-Tie |
| Modèle | SD10112R100 |
| Taille de vis | n° 10 |
| Longueur | 1-1/2″ (38,1 mm) |
| Diamètre de tige | 0,160″ (4,1 mm) |
| Diamètre de tête | 0,370″ (9,4 mm) |
| Longueur filetée | 1-1/8″ (28,6 mm) |
| Filets par pouce | 10 |
| Tête | hexagonale avec rondelle intégrée |
| Empreinte | hexagonale 1/4″ |
| Pointe | pointe aiguë |
| Finition | galvanisée mécaniquement (ASTM B695 classe 55, selon la fiche technique du fabricant) |
| Quantité par boîte | 100 |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| SD10112R100 | BP-HW-SST-SD10112R100 |
