Description

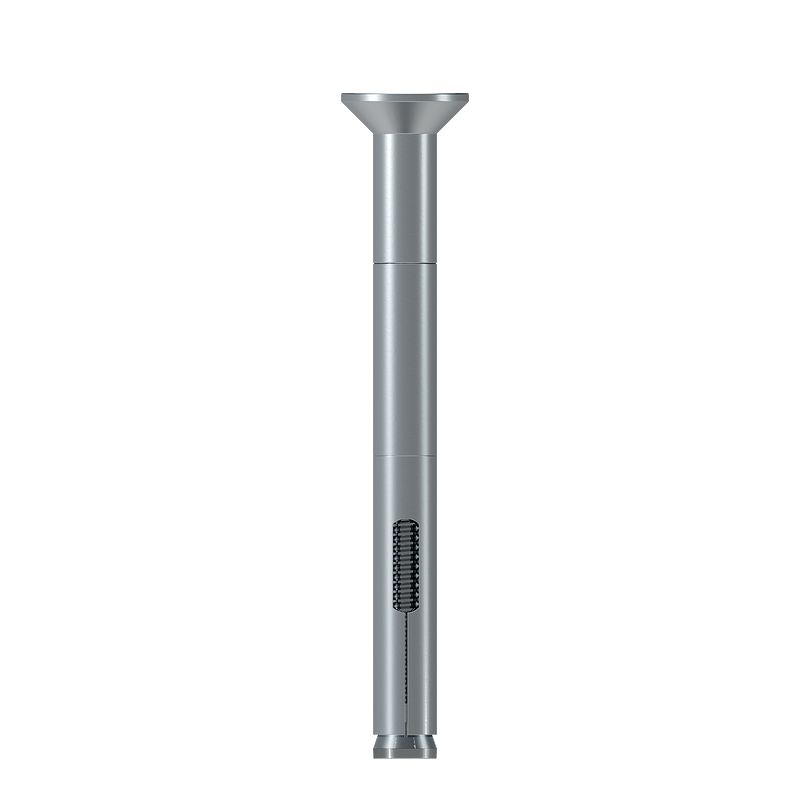

Ancrage à manchon Simpson Strong-Tie Sleeve-All SL37400PF, 9,5 x 102 mm (3/8 x 4 po), à tête plate Phillips, en acier au carbone zingué, vendu à l’unité (à la pièce). Le fabricant le livre préassemblé et conditionne ce modèle en boîtes de 50 ; ici, il est vendu à la pièce.
Il s’agit d’un ancrage à manchon expansible monobloc que le fabricant destine aux matériaux de base pleins comme le béton, la brique et le bloc, par exemple pour fixer des cadres de porte, des supports, des rails et des luminaires. Percez un trou de 9,5 mm (3/8 po) avec un foret carbure, nettoyez-le, enfoncez l’ancrage à travers la pièce à fixer puis serrez ; le fabricant indique un couple de serrage de 20,3 N·m (15 lbf-pi) dans le béton. L’installation doit suivre les instructions du fabricant et les exigences du projet.
Caractéristiques
- Ancrage à manchon expansible préassemblé
- Acier au carbone zingué
- Tête plate à empreinte Phillips pour une finition affleurante
- Trou percé avec un foret carbure standard de 9,5 mm (3/8 po)
- Pour matériaux de base pleins : béton, brique, bloc (selon le fabricant)
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | SL37400PF |
| Quantité | 1 ancrage (vendu à l’unité) |
| Type | ancrage à manchon, préassemblé |
| Tête | plate Phillips |
| Diamètre x longueur | 9,5 x 102 mm (3/8 x 4 po) |
| Matériau | acier au carbone zingué |
| Diamètre du boulon | 7,9 mm (5/16 po) |
| Foret | 9,5 mm (3/8 po), carbure |
| Empreinte | Phillips #4 |
| Filets au pouce | 18 |
| Épaisseur max. de la pièce fixée | 64 mm (2-1/2 po) |
| Couple de serrage dans le béton | 20,3 N·m (15 lbf-pi) |
| Emballage fabricant | 50 par boîte, 200 par carton |
| Poids | environ 0,03 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| SL37400PF | BP-G-SIM-SL37400PF |
