Description

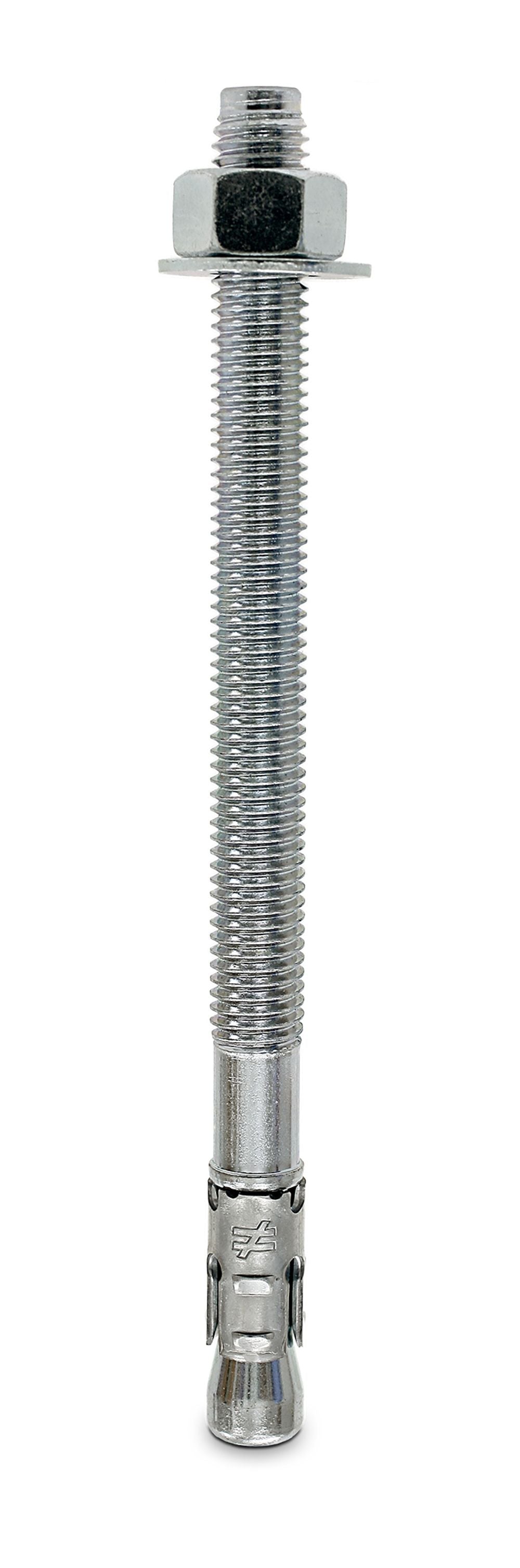

Ancrage à coin Simpson Strong-Tie Strong-Bolt 2, modèle STB2-751200R5, vendu à l’unité (à la pièce). Il mesure 19,1 mm (3/4 po) de diamètre et 305 mm (12 po) de longueur, en acier au carbone zingué, avec 152 mm (6 po) de longueur filetée, et se pose avec un écrou et une rondelle. Le dessus chanfreiné vise à limiter l’écrasement de la tête lors de l’enfoncement.
Ancrage à expansion de type coin pour fixer platines, poteaux, rayonnages, machines et profilés d’acier dans le béton. Il se pose dans un trou de 19,1 mm (3/4 po) percé avec un foret au carbure, s’enfonce à travers la pièce à fixer et se serre au couple publié par le fabricant (150 pi-lbf, environ 203 N·m). Le fabricant déconseille l’usage d’une clé à chocs. L’installation doit suivre les instructions du fabricant et les exigences du projet.
Caractéristiques
- Corps d’ancrage en acier au carbone zingué
- 19 mm x 305 mm (3/4 po x 12 po), filetage de 152 mm (6 po)
- Dessus chanfreiné pour limiter l’écrasement
- Vendu à l’unité (1 ancrage)
- Pose dans un trou de même diamètre que l’ancrage
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | STB2-751200R5 |
| Quantité | 1 ancrage |
| Matériau | acier au carbone zingué |
| Diamètre | 19,1 mm (3/4 po) |
| Longueur | 305 mm (12 po) |
| Longueur du filetage | 152 mm (6 po) |
| Diamètre du foret | 19,1 mm (3/4 po) |
| Trou min. dans la pièce fixée | 22,2 mm (7/8 po) |
| Taille de clé | 28,6 mm (1-1/8 po) |
| Couple de serrage dans le béton | 203 N·m (150 pi-lbf) |
| Poids | environ 0,7 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| STB2-751200R5 | BP-G-SIM-STB2751200 |
