Description

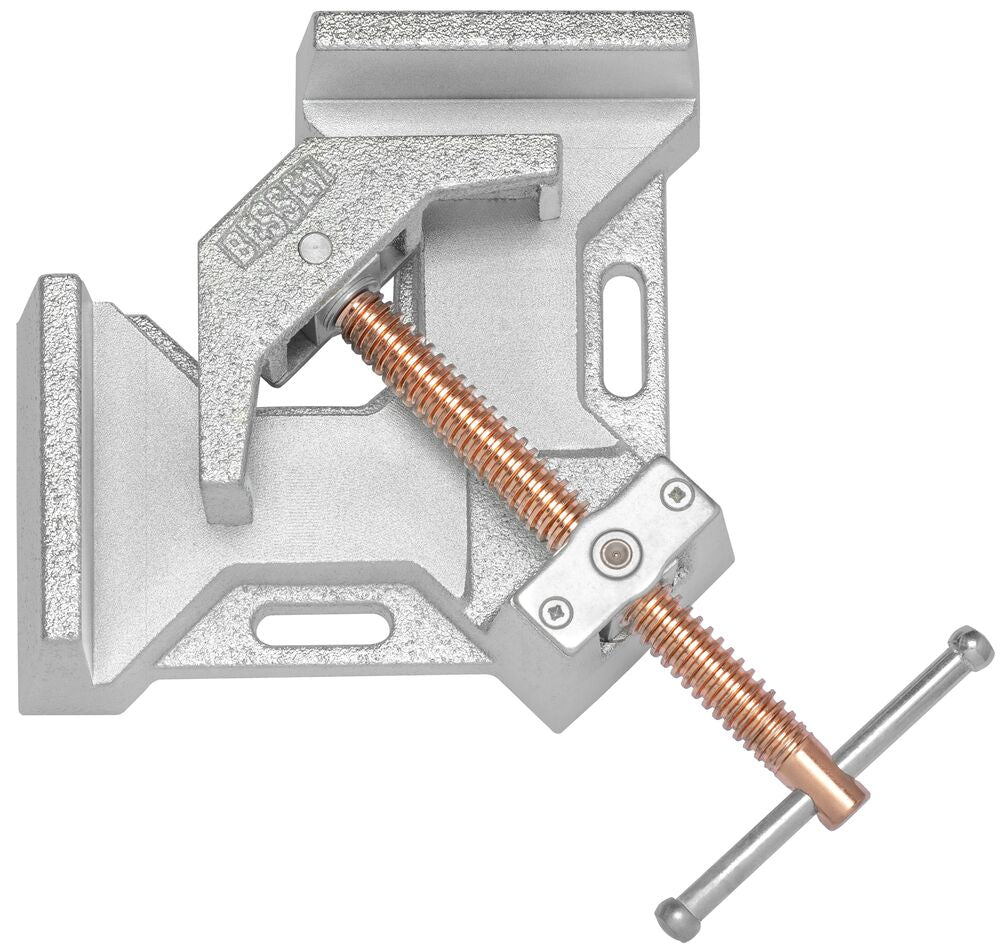

Le Bessey WSM-9 est un serre-joint d’angle en métal qui maintient deux pièces à un angle précis de 90° et sert à serrer des angles et des assemblages d’onglet. Le fabricant indique une capacité de serrage de 2 x 178 mm (2 x 7 po), une hauteur de mâchoire de 35 mm (1-3/8 po) et un passage maximal pour onglets de 89 mm (3-1/2 po), et cite la construction métallique et la serrurerie parmi les domaines d’application.
Les mâchoires s’ajustent automatiquement à des pièces d’épaisseurs différentes. Le corps est en acier moulé galvanisé et la broche est en acier laminé cuivré à filet trapézoïdal. Vendu à l’unité. Portez des lunettes et des gants de protection et serrez à la main uniquement, comme le recommande le fabricant.
Caractéristiques
- Ajustement automatique à des pièces d’épaisseurs différentes
- Angles de 90° précis
- Corps en acier moulé galvanisé
- Broche en acier laminé cuivré à filet trapézoïdal
- Broche à filet Acme traitée thermiquement pour un réglage souple, selon le fabricant
- Pour serrer des angles et des onglets
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | WSM-9 |
| Quantité | 1 pièce |
| Type | serre-joint d’angle métal, 90° |
| Capacité de serrage | 2 x 178 mm (2 x 7 po) |
| Hauteur de mâchoire | 35 mm (1-3/8 po) |
| Passage max. pour onglets | 89 mm (3-1/2 po) |
| Corps | acier moulé galvanisé |
| Poids | environ 3,70 kg (8,16 lb, selon le fabricant) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| WSM-9 | BP-G-BES-WSM9 |
