Description

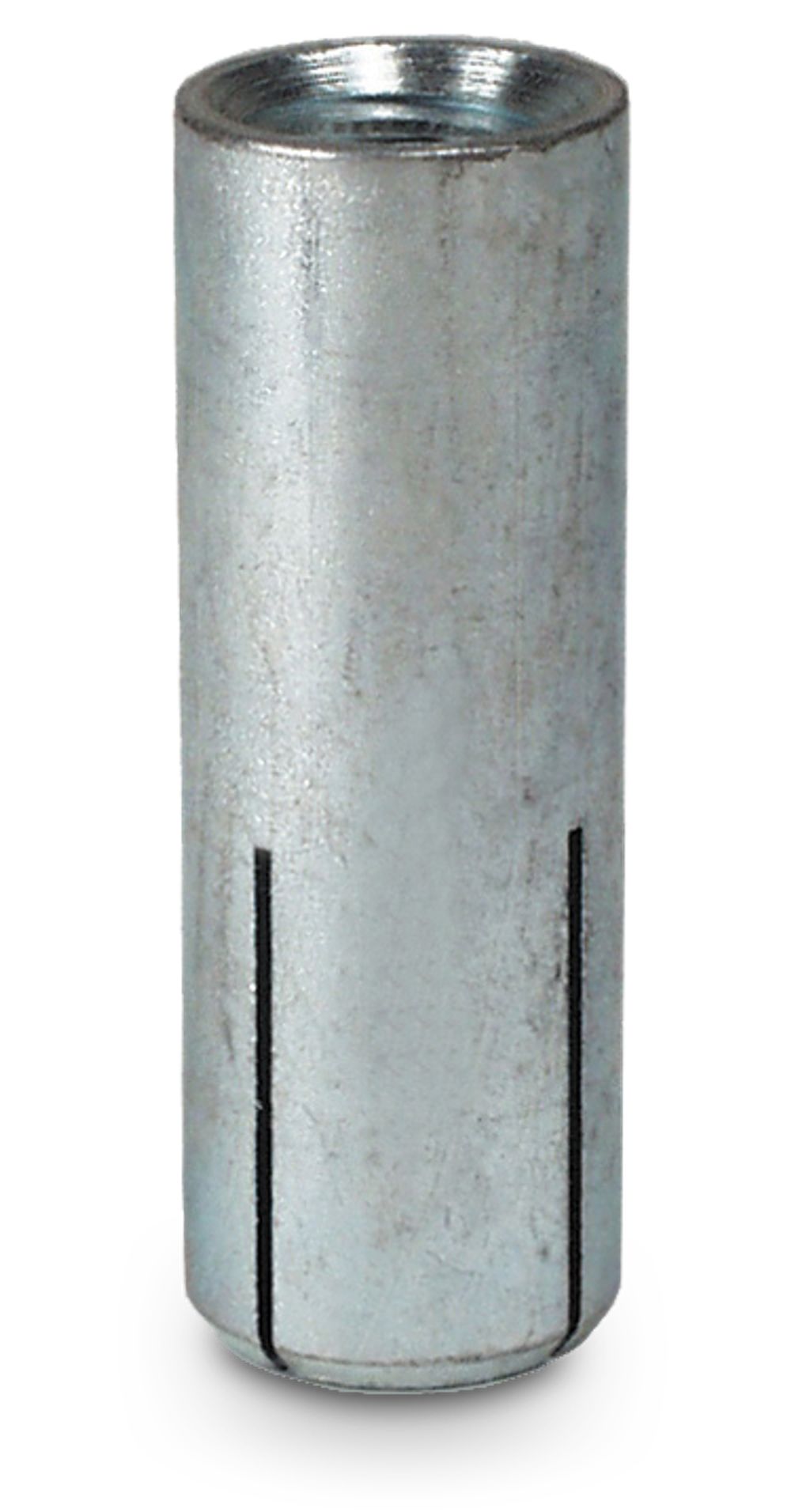

Ancrage à frapper Simpson Strong-Tie DIAB62 vendu à l’unité (à la pièce) : ancrage à expansion à taraudage intérieur en acier au carbone zingué, de 64 mm (2-1/2 po) de longueur, qui reçoit un boulon ou une tige filetée de 5/8 po (11 filets par pouce). Il se place dans un trou de 7/8 po (22.2 mm) et s’expanse à l’aide d’un outil de mise en place pour affleurer la surface du support.
Utilisé pour suspendre tuyaux, conduits, rails et accessoires dans le béton plein et les supports pleins similaires, lorsqu’on veut un raccord boulonné affleurant et démontable. Un repère sur le dessus de l’ancrage indique qu’il est bien mis en place. L’installation doit suivre les instructions du fabricant et les exigences du projet.
Caractéristiques
- Taraudage intérieur pour boulon ou tige de 5/8 po
- Acier au carbone zingué
- Vendu à l’unité (1 ancrage)
- Repère de mise en place sur le dessus
- Mise en place à l’outil manuel ou SDS (vendu séparément)
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | DIAB62 |
| Quantité | 1 ancrage |
| Matériau | acier au carbone zingué |
| Longueur de l’ancrage | 63.5 mm (2-1/2 in) |
| Taraudage | 5/8 po - 11 filets/po |
| Longueur du filetage | 25.4 mm (1 in) |
| Diamètre du foret | 22.2 mm (7/8 po) |
| Encastrement minimal | 63.5 mm (2-1/2 in) |
| Poids | environ 0,085 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| DIAB62 | BP-G-SIM-DIAB62 |
