Description

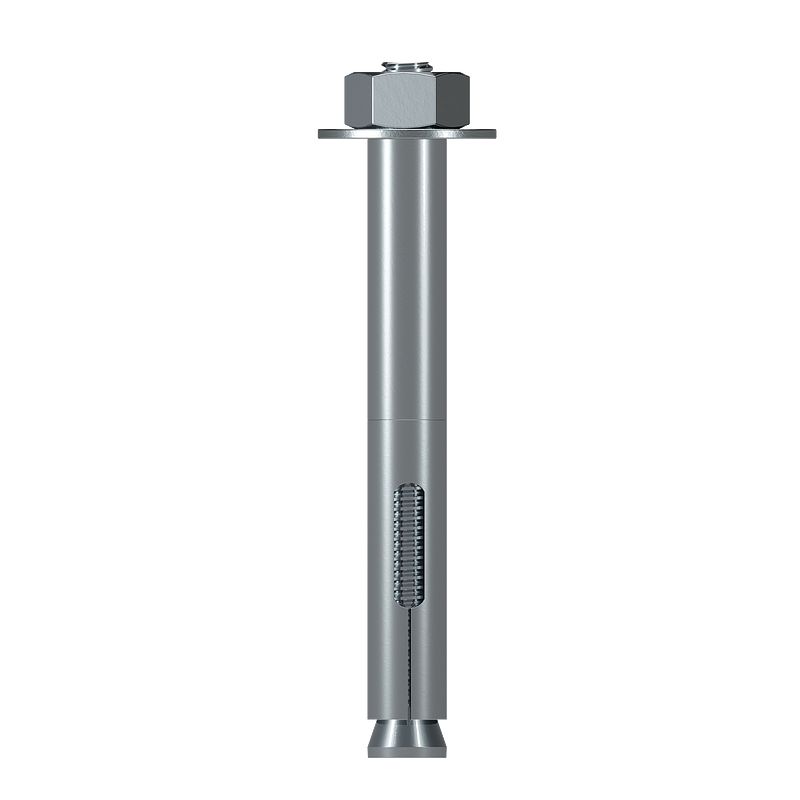

Ancrage à manchon Simpson Strong-Tie Sleeve-All SL50400H, 12,7 x 102 mm (1/2 x 4 po), à tête hexagonale, en acier au carbone zingué, vendu à l’unité (à la pièce). Le fabricant le livre préassemblé et conditionne ce modèle en boîtes de 25 ; ici, il est vendu à la pièce.
Il s’agit d’un ancrage à manchon expansible monobloc que le fabricant destine aux matériaux de base pleins comme le béton, la brique et le bloc, par exemple pour fixer des cadres de porte, des supports, des rails et des luminaires. Percez un trou de 12,7 mm (1/2 po) avec un foret carbure, nettoyez-le, enfoncez l’ancrage à travers la pièce à fixer puis serrez ; le fabricant indique un couple de serrage de 33,9 N·m (25 lbf-pi) dans le béton. L’installation doit suivre les instructions du fabricant et les exigences du projet.
Caractéristiques
- Ancrage à manchon expansible préassemblé
- Acier au carbone zingué
- Tête hexagonale serrée avec une clé standard
- Trou percé avec un foret carbure standard de 12,7 mm (1/2 po)
- Pour matériaux de base pleins : béton, brique, bloc (selon le fabricant)
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | SL50400H |
| Quantité | 1 ancrage (vendu à l’unité) |
| Type | ancrage à manchon, préassemblé |
| Tête | hexagonale |
| Diamètre x longueur | 12,7 x 102 mm (1/2 x 4 po) |
| Matériau | acier au carbone zingué |
| Diamètre du boulon | 9,5 mm (3/8 po) |
| Foret | 12,7 mm (1/2 po), carbure |
| Taille de clé | 14 mm (9/16 po) |
| Filets au pouce | 16 |
| Épaisseur max. de la pièce fixée | 44 mm (1-3/4 po) |
| Couple de serrage dans le béton | 33,9 N·m (25 lbf-pi) |
| Emballage fabricant | 25 par boîte, 100 par carton |
| Poids | environ 0,055 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| SL50400H | BP-G-SIM-SL50400H |
