Description

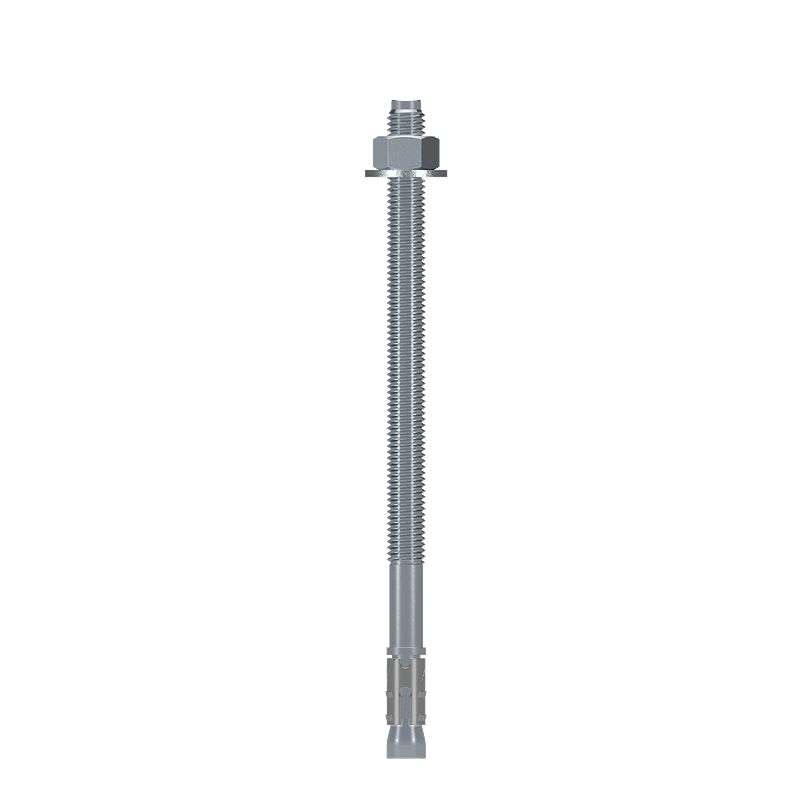

Ancrage à coin Simpson Strong-Tie STB2-501200 Strong-Bolt 2, 12,7 x 305 mm (1/2 x 12 po), vendu à l’unité (à la pièce). Il s’agit d’une tige en acier au carbone zingué livrée assemblée avec écrou et rondelle, dont le dessus chanfreiné aide à éviter l’écrasement de la tête lors de l’enfoncement dans le trou.
Destiné à la fixation de platines, supports, rails, appuis de tuyauterie et socles d’équipement sur le béton. Percez un trou de 12,7 mm (1/2 po) avec un foret carbure, nettoyez-le, enfoncez l’ancrage puis serrez à 81 N·m (60 pi-lbf) ; n’utilisez pas de clé à chocs. L’installation doit suivre les instructions du fabricant et les exigences de votre projet.
Caractéristiques
- Ancrage à expansion à coin pour béton
- Livré assemblé avec écrou et rondelle
- Construction en acier au carbone zingué
- Dessus chanfreiné pour limiter l’écrasement à l’enfoncement
- Perçage avec un foret carbure standard de 12,7 mm (1/2 po)
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | STB2-501200 |
| Quantité | 1 ancrage (vendu à l’unité) |
| Type | ancrage à expansion à coin, livré assemblé avec écrou et rondelle |
| Diamètre x longueur | 12,7 x 305 mm (1/2 x 12 po) |
| Matériau | acier au carbone zingué |
| Diamètre du foret | 12,7 mm (1/2 po), à pointe carbure |
| Trou minimal dans la pièce fixée | 14 mm (9/16 po) |
| Longueur filetée | 152 mm (6 po) |
| Taille de clé | 19 mm (3/4 po) |
| Couple de serrage | 81 N·m (60 pi-lbf) |
| Poids | environ 0,35 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| STB2-501200 | BP-G-SIM-STB2501200 |
