Description

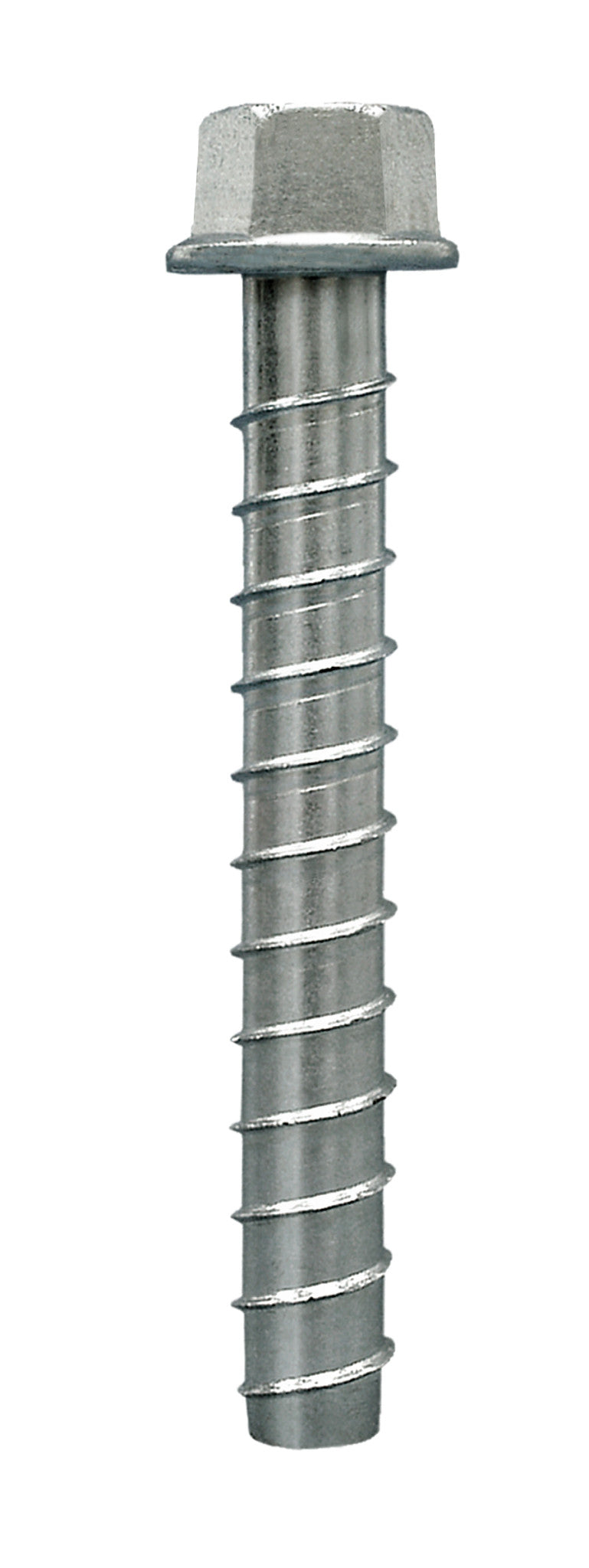

Ancrage à vis Simpson Strong-Tie Titen HD THDB62500H vendu à la pièce, de 15,9 mm (5/8 po) de diamètre et 127 mm (5 po) de longueur. Vis à béton en acier au carbone zingué, à tête hexagonale avec rondelle intégrée, qui se visse dans un trou percé avec une douille de 24 mm (15/16 po) ; la pointe dentelée est conçue pour tarauder son propre filet dans le support.
Utilisé pour fixer des lisses, des solives de rive, des équerres métalliques et des bases d’équipement sur du béton ou de la maçonnerie. Le fabricant l’indique pour des milieux intérieurs secs uniquement et ne le recommande pas pour un usage extérieur permanent ni en ambiance très corrosive. L’installation doit suivre les instructions du fabricant et les exigences du projet.
Caractéristiques
- Tête hexagonale à rondelle intégrée, sans rondelle séparée sauf exigence contraire
- Pointe dentelée qui taraude son propre filet
- Acier au carbone traité thermiquement, zingué
- Se pose avec un foret au carbure standard à tolérance ANSI
- Démontable, adapté aux ancrages temporaires ou aux fixations à déplacer
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | THDB62500H |
| Quantité | 1 pièce |
| Dimensions (diam. x long.) | 15,9 x 127 mm (5/8 x 5 po) |
| Matériau / finition | acier au carbone, zingué |
| Tête | hexagonale à rondelle |
| Taille de douille | 24 mm (15/16 po) |
| Diamètre du foret | 15,9 mm (5/8 po) |
| Surprofondeur minimale du trou | 13 mm (1/2 po) |
| Trou recommandé dans la pièce fixée | 19 à 20,6 mm (3/4 à 13/16 po) |
| Milieu | intérieur sec |
| Poids | environ 0,14 kg (estimation) |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| THDB62500H | BP-G-SIM-THDB62500H |
