Description

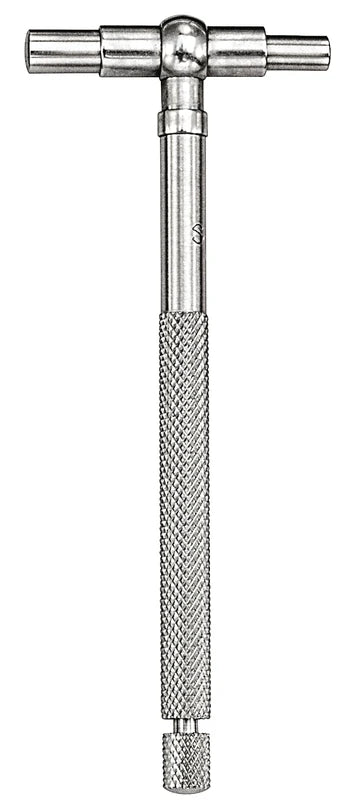

La jauge télescopique Starrett 579C couvre une plage de 3/4 à 1-1/4 po (19 à 32 mm) et possède un manche de 2-3/8 po (60 mm). Selon le fabricant, la jauge télescopique Starrett 579 sert à déterminer la dimension réelle de trous, de fentes et d’évidements jusqu’à 6 po (150 mm).
Le fabricant précise que l’extrémité des deux contacts est trempée et rectifiée en rayon, ce qui permet un dégagement adéquat dans le plus petit trou où la jauge peut entrer. On balance légèrement la jauge dans le trou, on la verrouille puis on la retire, et la dimension finale du trou s’obtient en mesurant la jauge au micromètre sur les contacts (micromètre non inclus). Vendue à l’unité.
Caractéristiques
- Plage de 3/4 à 1-1/4 po (19 à 32 mm)
- Manche de 2-3/8 po (60 mm)
- Deux contacts télescopiques
- Rayon rectifié de précision sur chaque contact pour un contact en deux points, selon le fabricant
- Tension de ressort constante pour une pression de contact uniforme
- Les deux plongeurs se verrouillent facilement à n’importe quel réglage
- Manches fixés rigidement aux plongeurs de contact et à centrage automatique
- Extrémités des contacts trempées et rectifiées en rayon
- S’utilise avec un micromètre pour lire la dimension du trou
Spécifications
| Caractéristique | Valeur |
|---|---|
| Modèle | 579C |
| Quantité | 1 pièce |
| Type | jauge télescopique |
| Plage | 3/4 à 1-1/4 po (19 à 32 mm) |
| Longueur du manche | 2-3/8 po (60 mm) |
| Contacts | 2 contacts télescopiques, trempés et rectifiés en rayon |
| N° EDP Starrett | 52612 |
Références
| Numéro de pièce du fabricant (MPN) | UGS Big Papa |
|---|---|
| 579C | BP-G-STT-579C |
