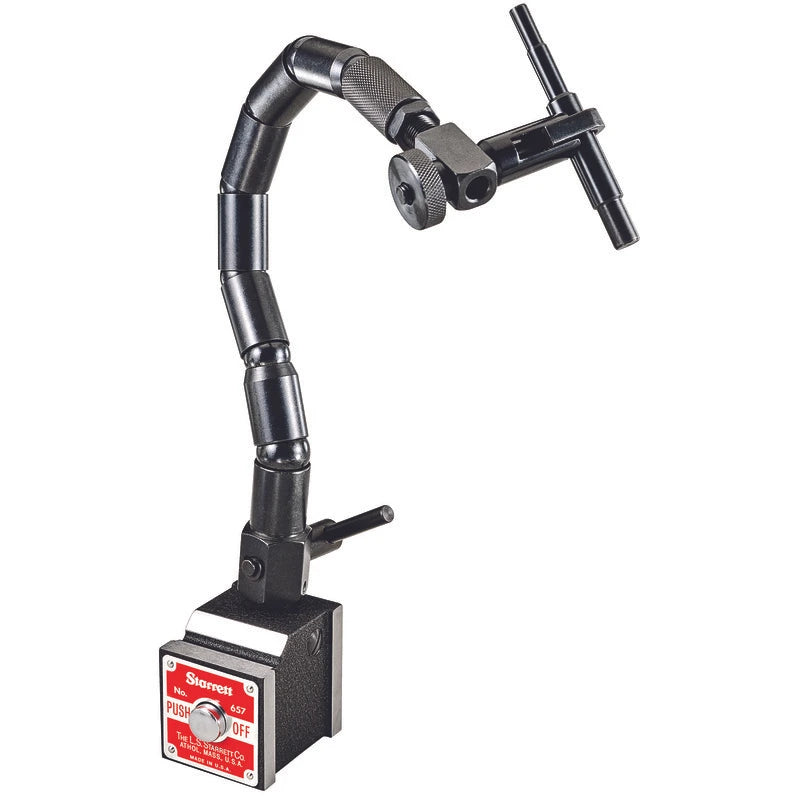

Support d’indicateur Flex-O-Post à base magnétique Starrett 657T

Le Starrett 657T est un support d’indicateur Flex-O-Post à base magnétique, livré sous forme d’ensemble complet. Selon le fabricant, il s’utilise avec tous les indicateurs Starrett de type test, à piston arrière, AGD, à cadran et à cadran miniature, et accepte aussi des indicateurs similaires d’autres fabricants.

La colonne flexible se compose de courtes sections d’acier tubulaire et de rotules de précision reliées par un câble d’acier interne. Elle peut être orientée dans n’importe quelle position et verrouillée en tournant un levier situé près de la base magnétique, ce qui convient aux endroits difficiles d’accès avec des supports classiques. Montée sur la base, la colonne a une portée verticale indiquée d’environ 15 po (380 mm) et une portée horizontale d’environ 10 po (250 mm). Le manchon porte-indicateur à l’extrémité de la colonne pivote sur 360 degrés et se verrouille dans n’importe quelle position. La base possède trois surfaces de contact magnétiques rectifiées avec précision, tient à l’horizontale, à la verticale ou à l’envers, et comporte un gradin en V pour arbres, axes et mandrins. L’indicateur n’est pas inclus. Vendu comme un seul ensemble.

Caractéristiques

• Colonne flexible verrouillable dans toute position par un levier près de la base
• Sections d’acier tubulaire et rotules de précision reliées par un câble d’acier interne
• Portée indiquée : environ 15 po (380 mm) en vertical, environ 10 po (250 mm) en horizontal
• Manchon porte-indicateur pivotant sur 360 degrés et verrouillable
• Base magnétique à trois surfaces de contact rectifiées, tient à l’horizontale, à la verticale ou à l’envers
• Gradin en V pour fixer la base sur arbres, axes et mandrins
• Pour indicateurs Starrett de type test, à piston arrière, AGD, à cadran et à cadran miniature, et indicateurs similaires d’autres marques
• Indicateur non inclus

Spécifications

Références

Documents

• Fiche technique du fabricant (en anglais)
